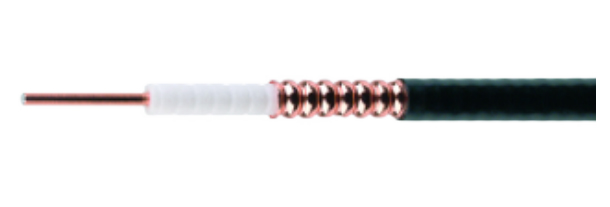

Кабель 50 Ом типа low loss flexible LDF4-50A
|
Характеристики
Цена:
по запросу
Запросить КП
Получить партнерский
прайс-лист
Возможен самовывоз
 или доставка
|
||
Описание
В этом кабеле в качестве диэлектрика применяется вспененный полиэтилен, который не меняет своих свойств продолжительный период времени и не впитывает влагу из внешней среды. Данный диэлектрик был разработан для обеспечения низкого затухания и максимального соответствия характеристикам кабеля с воздушным наполнением. Внутренний проводник склеен с вспененным диэлектриком для обеспечения температурной и механической целостности.
Внутренний проводник состоит из омедненного алюминия, медной трубки или гофрированной медной трубки, в зависимости от размера кабеля.
Внешний проводник имеет кольцевое гофрирование для предотвращения распространения влаги.
| Технические характеристики | |
| Материалы | |
| Материал оболочки | Полиэтилен |
| Диэлектрик | Полиэтилен с закрытыми порами |
| Гибкость | Стандартная |
| Внутренний проводник | Алюминиевый с медным покрытием |
| Цвет оболочки | Черный |
| Внешний проводник | Медь |
| Размеры | |
| Номинальный размер | 1/2” |
| Вес | 0,22 кг/м |
| Диаметр диэлектрика | 44,1 мм |
| Диаметр оболочки | 50,1 мм |
| Внешний диаметр внутреннего проводника | 17,3 мм |
| Внешний диаметр внешнего проводника | 46,5 мм |
| Электрические характеристики | |
| Сопротивление кабеля | 50 Ом |
| Ёмкость | 75,8 пкФ/м |
| Сопротивление внутреннего проводника | 1,48 Ом/км |
| Сопротивление внешнего проводника | 0,58 Ом/км |
| Пробивное напряжение постоянного тока | 4000 В |
| Индуктивность | 0,19 µГ/м |
| Пробивное напряжение наружной изоляции | 8000 В |
| Максимальная мощность | 40 кВт |
| Максимальная рабочая частота | 8800 МГц |
| Относительная скорость передачи | 88 % |
| Параметры окружающей среды | |
| Температура при монтаже | -40….+60 °С |
| Температура эксплуатации | -55….+85 °С |
| Температура хранения | -70….+85 °С |
| Механические характеристики | |
| Изгибающий момент | 3,8 Нм |
| Предел прочности на смятие | 2,0 кг/мм |
| Минимальный радиус изгиба ( многократный изгиб) | 125 мм |
| Минимальный радиус изгиба (однократный изгиб) | 50 мм |
| Число перегибов с минимальным радиусом | 15 |
| Число перегибов с типовым радиусом | 50 |
| Усилие на разрыв | 113 кг |
| Стандартные условия | |
| Затухание, температура окружающего воздуха | 24 °С |
| Средняя мощность, температура окружающего воздуха | 40 °С |
| Средняя мощность, температура внутреннего проводника | 100 °С |
| Частота, МГц | Затухание, дБ/100 м | Средняя мощность, кВт |
| 30 | 1,21 | 6,31 |
| 100 | 2,24 | 3,39 |
| 150 | 2,77 | 2,75 |
| 300 | 4,00 | 1,91 |
| 450 | 4,96 | 1,53 |
| 600 | 5,80 | 1,31 |
| 824 | 6,90 | 1,10 |
| 894 | 7,22 | 1,05 |
| 960 | 7,51 | 1,01 |
| 1000 | 7,68 | 0,994 |
| 1500 | 9,61 | 0,793 |
| 1700 | 10,3 | 0,738 |
| 2000 | 11,3 | 0,673 |
| 2300 | 12,3 | 0,621 |
| 4000 | 17,0 | 0,448 |
| 6000 | 21,8 | 0,351 |
